A l'heure où les prédations des FA et VC s'intensifient au point de mettre en péril nos colonies, et alors que les pièges à base de sirop semblent ne plus intéresser nos frelons il est peut être nécessaire de se tourner vers des défenses pro actives comme la mise en place des harpes électroniques.

Le frelon asiatique est une menace croissante pour nos ruches et nos abeilles. Face à ce fléau, la harpe à frelons est une solution efficace pour protéger vos colonies. Dans cet article, nous allons vous montrer comment fabriquer une harpe à frelons à moindre coût, en utilisant des matériaux faciles à trouver. Grâce à ce guide et aux liens fournis, vous pourrez assembler votre propre harpe pour environ 83€, avec la possibilité de protéger jusqu’à 3 ruches en série.



Dans le commerce les harpes proposées représentent un fort investissement.

Plusieurs options se présentent  alors.

• On est très bricoleur.  = on peut assumer la construction de A- Z d'une harpe électronique anti FA à l'aide d'un plan ou des schémas de montage

• On est un peu bricoleur = on peut juste assembler les éléments fournis pour réaliser une harpe à l'aide d'un plan de montage simplifié.

• On n'est pas du tout bricoleur = on ne peut qu'envisager d'acheter un produit fini mais à moindre coût en participant juste au frais de l'achat des différents composant.



Une harpe électronique c'est quoi ?

Un crible de fils alimentés en haute  tension à partir soit d'une batterie soit d'un panneau photovoltaïque qui vont choquer/griller les frelons qui vont la traverser.

Cela comprend

• Un cadre   si possible abrité et surtout peint en Camo pour éviter que les FA ne la repère et l'évite

• Un boitier étanche dans lequel sont placés un réducteur de voltage de 12 volt en 3,7 volt et un électriseur à haute tension générant 1800 v. Ce boîtier est raccordé en entrée à un panneau photovoltaïque ou à une batterie 12 v et en sortie  aux fils tendus dans la harpe.

• Un bac de réception dans lequel de l'eau savonneuse participe à la noyade des frelons choqués qui tombent dedans afin d'éviter à ce qu'ils puissent, passé le choc repartir comme observé parfois.

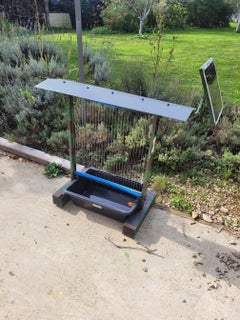

la harpe doit être positionnée perpendiculairement au front linéaire des entrées de ruches. Une harpe pour 3 ruches semble répondre aux résultats attendus, la destruction des FA et VC prédateurs sur l'entrée des ruches.





CONSTRUIRE UNE HARPE ELECTRIQUE

PAS A PAS

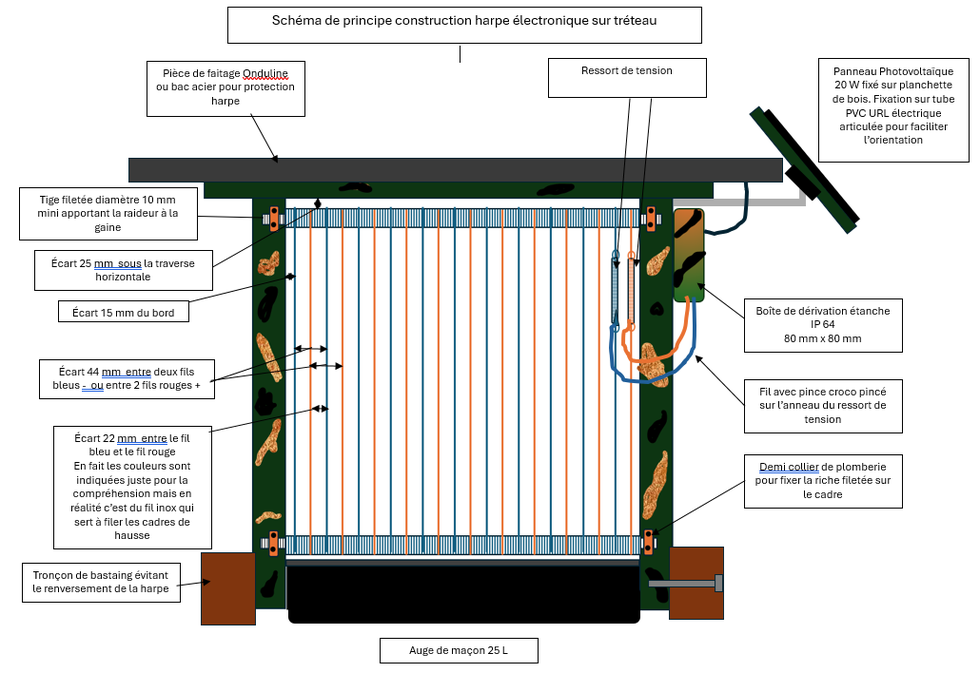

Le bâti ou cadre.

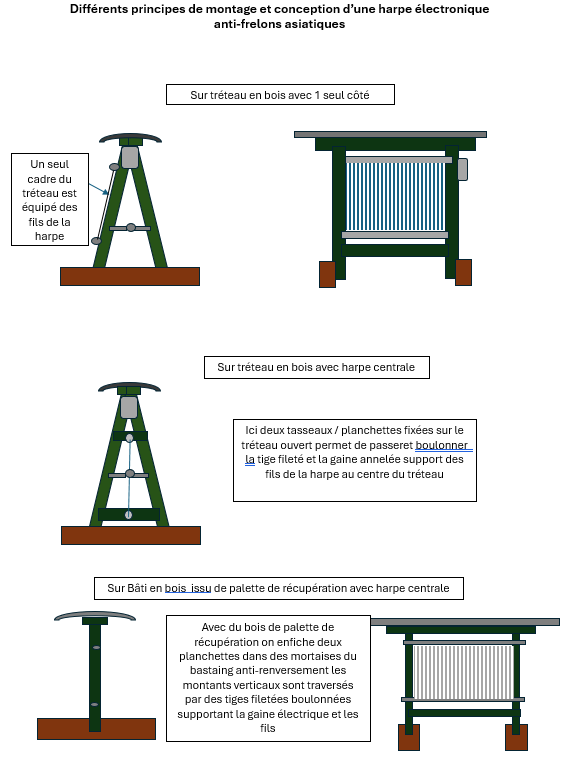

On peut utiliser un tréteau en bois que l'on trouve en grande surface de bricolage pour environ 5 € le tréteau.

On peut aussi utiliser une palette de récupération donc gratuit avec une palette on fait au moins 2 cadres

Selon le bâti retenu on dispose une gaine annelée d'électricité ou de tube PER de diamètre 16 en haut  et en bas du cadre sur lesquels on va tendre du fil inox ( celui qui sert à filer les cadres de hausse ou de corps de ruche) en commençant à 15 mm d'e l'extrémité et en laissant un un intervalle de 44 mm entre  pour le fil A et de façon alternée un espacement de 44 mm pour le fil B ce qui donne un espacement entre les 2 fils de 22 mm; suffisant pour laisser passer une abeille sans dommage et mortel pour les frelons.

Réalisation  et filage de la harpe



Un fois le principe et / ou le choix du bâti arrêté et réalisé vient le la phase de mise en place des fils.

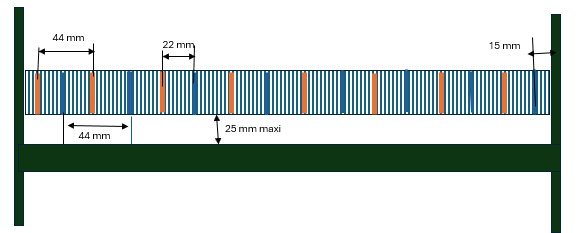

On tracera au feutre sur la gaine électrique un trait à 15 mm d'une extrémité de la gaine puis ensuite tous les 22 mm sur la gaine du hait et sur la gaine du bas. pour éviter les erreur faire une marque sur deux d'une couleur différente exemple bleue et rouge, il doit y avoir 4 mm entre deux marques de même couleur.

Sans obligation aucune on peut démarrer le filage en intercalant un ressort ce qui permet de maintenir une bonne tension des fils et facilite la connexion des fils électrique avec les pinces croco.

Pour améliorer la tension des fils une fois le filage terminé on passe la roulette zig-zag à molettes dentelées que l'on utilise lors du filage des cadres

le boitier électronique

On réalise se boitier ne utilisant une boite de dérivations électrique étanche Norme IP64 qie l'on  trouve dans tout magasin de bricolage pour environ 3,60 €.  pour une dimension mini de 65 mm x 65 mm

On tapisse le fond de cette boite avrc une petite plaque de contre-plaqué ou de médium ajustée pour permettre la fixation par vissage des deux petites cartes électroniques



Dans ce boitier on fixera 2 cartes électroniques

• Le convertisseur abaisseur de tension

• l'électrificateur de haute tension.



Le convertisseur abaisseur de tension.

Le convertisseur abaisseur de  tension est  doté d'un potentiomètre qui permet à l'aide d'un petit tournevis d'électricité en tournant dans le sens inverse des aiguilles d'une montre d'abaisser le voltage du courant en provenance soit d'une batterie  de 12  volts soit d'un panneau photovoltaïque produisant un courant de 12 Volts. Utiliser un voltmètre d'électricien pour contrôler et régler la tension de 12 volts à 3,7 volts.

Référence de la carte :

DC-DC Convertisseur Abaisseur LM2596 Buck Converter 3,2-40V à 1,25-35V Alimentation Réglable Module 6 Piéces environ 11 € les 6 cartes soit  1,84€ la carte.

ci après le lien pour accéder à la carte chez manomano, on peut la trouver aussi sur Amazon.

https://www.manomano.fr/p/dc-dc-convertisseur-abaisseur-lm2596-buck-converter-32-40v-125-35v-alimentation-rglable-module-6-pices-58606915

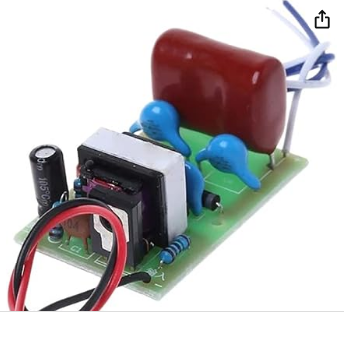

L'électrificateur haute tension 1800v

le deuxième élément nécessaire à la création d'une décharge électrique à haute tension entre les deux fils de la harpe est l'électrificateur. Il y a,  repérée dessus une entrée + et une entrée moins pour souder deux fils qui viennent en sortie de l'abaisseur de tension. puis deux bornes de sortie sur lesquelles on soudera les fils assez longs qui sortiront de la boite étanche pour être connectés à chacun des deux fils / ou ressort de la harpe à l'aide pince "croco".

Voici la référence de cette carte :

RAKSTORE DC 3,7 V à 1800 V Booster Step Up Module Arc Pulse DC Moteur avec condensateur haute tension



Coût environ 6,82 € sur Amazon et  ci dessous le lien pour accéder à la carte.

https://www.amazon.fr/dp/B0C3R4D6F6?psc=1&ref=ppx_yo2ov_dt_b_product_details

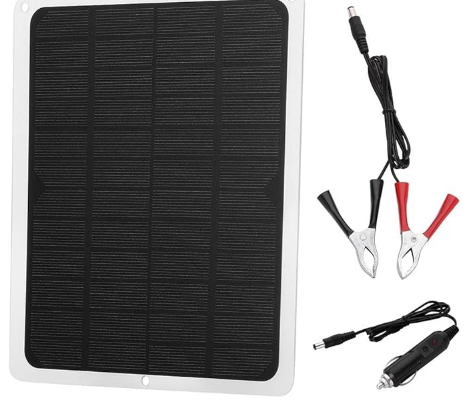

Le panneau photovoltaïque



Une dalle photovoltaïque de 20 w fournissant un courant en 12 volts dont voici une référence abordable sur Amazon pour environ 16 €

Kit de panneau solaire portable 20 W 12 V, avec sortie USB CC pour véhicule marin RV utilisation extérieure en silicone monocristallin

Ci dessous le lien pour accéder à ce produit sur Amazon. ( cous pouvez à votre convenance trouver une dalle par ailleurs )

https://www.amazon.fr/Gdfnmogo-portable-utilisation-ext%C3%A9rieure-monocristallin/dp/B0FFHFQBGN/ref=sr_1_10?__mk_fr_FR=%C3%85M%C3%85%C5%BD%C3%95%C3%91&crid=37FQL0R972IJX&dib=eyJ2IjoiMSJ9.CdIvp0p3Hs66djxH9M4I0_870AuUhl-brMSIU



On déconnecte les fils des pinces croco pour une fois passés dans la boite étanche les souder respectivement à la borne + et à la borne -  en entrée du convertisseur abaisseur de tension.



La dalle sera fixée sur une planchette de contreplaqué marine ou de sapin peinte à l'aide de vis et rondelles  via les trous situées au 4 coins. Cette planchette permet alors de fixer des petites équerres ou une rotule permettant de tourner et orienter la dalle vers l'ensoleillement maximum en fonction de sa position dans le rucher.

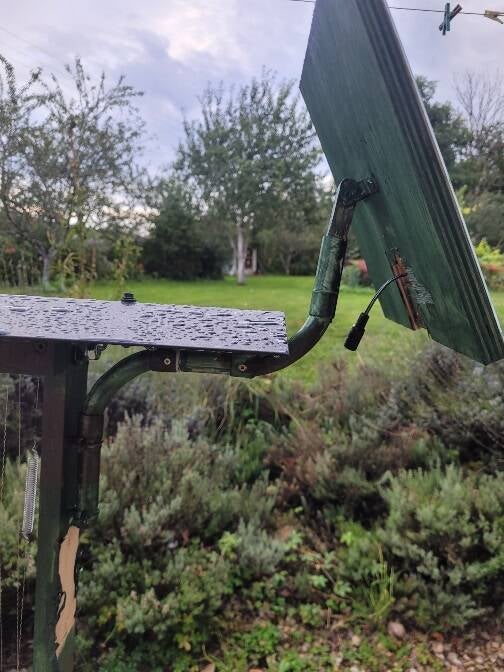

Pour fixer la planchette supportant la dalle photovoltaïque on peut utiliser du tube IRL d'électricité ou du tube de plomberie en cuivre fixé à l'aide de colliers de plomberie sur le bâti en veillant à avoir un bras ou potence suffisamment long pour dépasser de l'élément de couverture en Onduline ou bac acier. ( plutôt recommandé si localisation souvent grèlée).

 Il vous reste à fixer de petites pinces croco à l'extrémité des deux fils  en sortie de l'électriseur pour permettre la connection de l'ensemble au fil et recommandé plutôt sur les anneaux des ressorts si vous avez retenue cette solution.

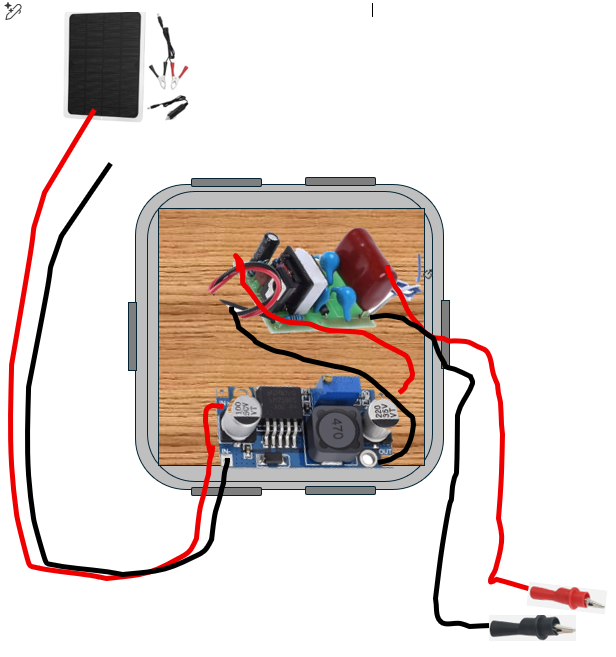

voci le récapitulatif des banchements à effectuer
